Bedding: l'accoppiamento tra azione e calcio nella carabina da caccia

Glass bedding, pillar, bedding block e chassis affrontano in modi diversi lo stesso problema: offrire all'azione un appoggio stabile e ripetibile. Capire come funzionano aiuta a comprendere perché la precisione di una carabina dipenda anche da ciò che rimane nascosto all'interno della calciatura

Con il termine bedding si indica l'insieme delle soluzioni attraverso le quali viene realizzato l'accoppiamento tra azione e calciatura di una carabina. Un'interfaccia apparentemente semplice, ma determinante per fare in modo che l'azione trovi nel calcio un appoggio stabile, geometricamente corretto e soprattutto ripetibile.

L'obiettivo non è soltanto quello di unire saldamente i due componenti, ma di garantire che l'azione lavori sempre nelle medesime condizioni, senza tensioni indesiderate e senza che il materiale della calciatura possa modificarne l'appoggio. Variazioni di temperatura e umidità, deformazioni del calcio o differenze nella coppia di serraggio delle viti possono infatti alterare, anche in misura minima, il rapporto tra azione, canna e calciatura.

Il bedding serve essenzialmente a ridurre queste variabili. Nel corso del tempo il problema è stato affrontato in modi differenti, soluzioni diverse che perseguono, con modalità alternative, lo stesso obiettivo: rendere quanto più possibile stabile e ripetibile il rapporto tra azione e calciatura.

Quando azione e calcio si incontrano

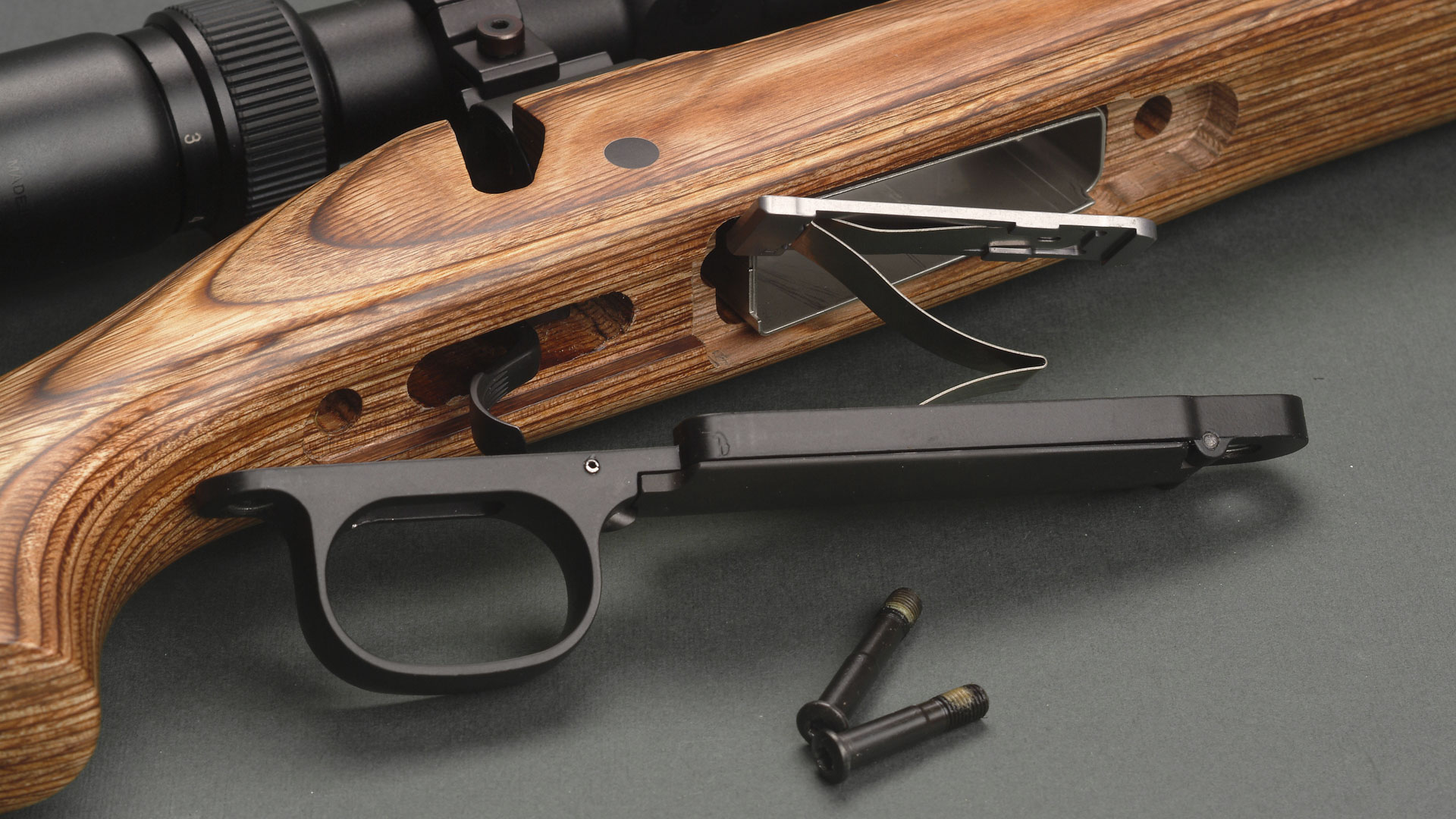

Nella configurazione più semplice (drop-in fit) l'azione viene alloggiata direttamente nello scasso (inletting) ricavato nella calciatura e trattenuta dalle action screws (le viti di fissaggio che vincolano l'azione alla calciatura, attraversando quest'ultima e avvitandosi nel receiver). La precisione con cui sono lavorate le superfici determina la qualità dell'accoppiamento. Con materiali rigidi e lavorazioni molto precise questa soluzione può fornire risultati eccellenti. Le moderne tecnologie CNC consentono infatti di realizzare sedi dell'azione con tolleranze che in passato erano difficilmente raggiungibili nella produzione di serie.

Storicamente il problema era particolarmente evidente con le calciature in legno. Il legno possiede eccellenti caratteristiche meccaniche, ma è un materiale igroscopico: è sensibile all'umidità e può conseguentemente subire variazioni dimensionali. Inoltre, il ripetuto serraggio delle viti può comprimere localmente le fibre. Considerazioni analoghe valgono, per ragioni differenti, per alcune calciature sintetiche. Un polimero poco rigido può deformarsi o comprimersi localmente quando l'azione viene serrata. È proprio dalla necessità di rendere più stabile questa interfaccia che si sono sviluppate le tecniche di bedding propriamente dette.

Glass bedding: creare l'impronta dell'azione

Il glass bedding, o più propriamente epoxy bedding, consiste nel creare nella calciatura una superficie che riproduca con grande precisione le parti dell'azione che devono appoggiarvi. Nella sede viene applicato un composto a base di resina epossidica; opportunamente preparata con un agente distaccante, l'azione viene utilizzata come matrice. Quando la resina indurisce, rimane una superficie perfettamente conformata alla sua geometria. Lo scopo non è semplicemente "riempire gli spazi", ma ottenere un appoggio uniforme e ripetibile, eliminando giochi e contatti irregolari che potrebbero mettere l'azione sotto tensione al momento del serraggio.

Particolare attenzione viene normalmente riservata al recoil lug, quando presente. Si tratta del risalto di contrasto attraverso il quale l'azione scarica sulla calciatura una parte rilevante delle forze longitudinali generate dal rinculo, evitando che tali sollecitazioni vengano affidate principalmente alle viti di fissaggio dell'azione. La sua superficie posteriore deve quindi trovare un appoggio stabile, rigido e ben definito nella sede del calcio, così da contribuire a mantenere costante la posizione dell'azione.

Esistono diverse filosofie di bedding e l'estensione dell'intervento dipende dalla geometria dell'azione e della calciatura. Il glass bedding è stato per decenni uno degli interventi più comuni sulle carabine (tipico esempio la Winchester model 70) e sulle realizzazioni custom e continua a essere utilizzato anche oggi.

Pillar bedding: controllare il serraggio

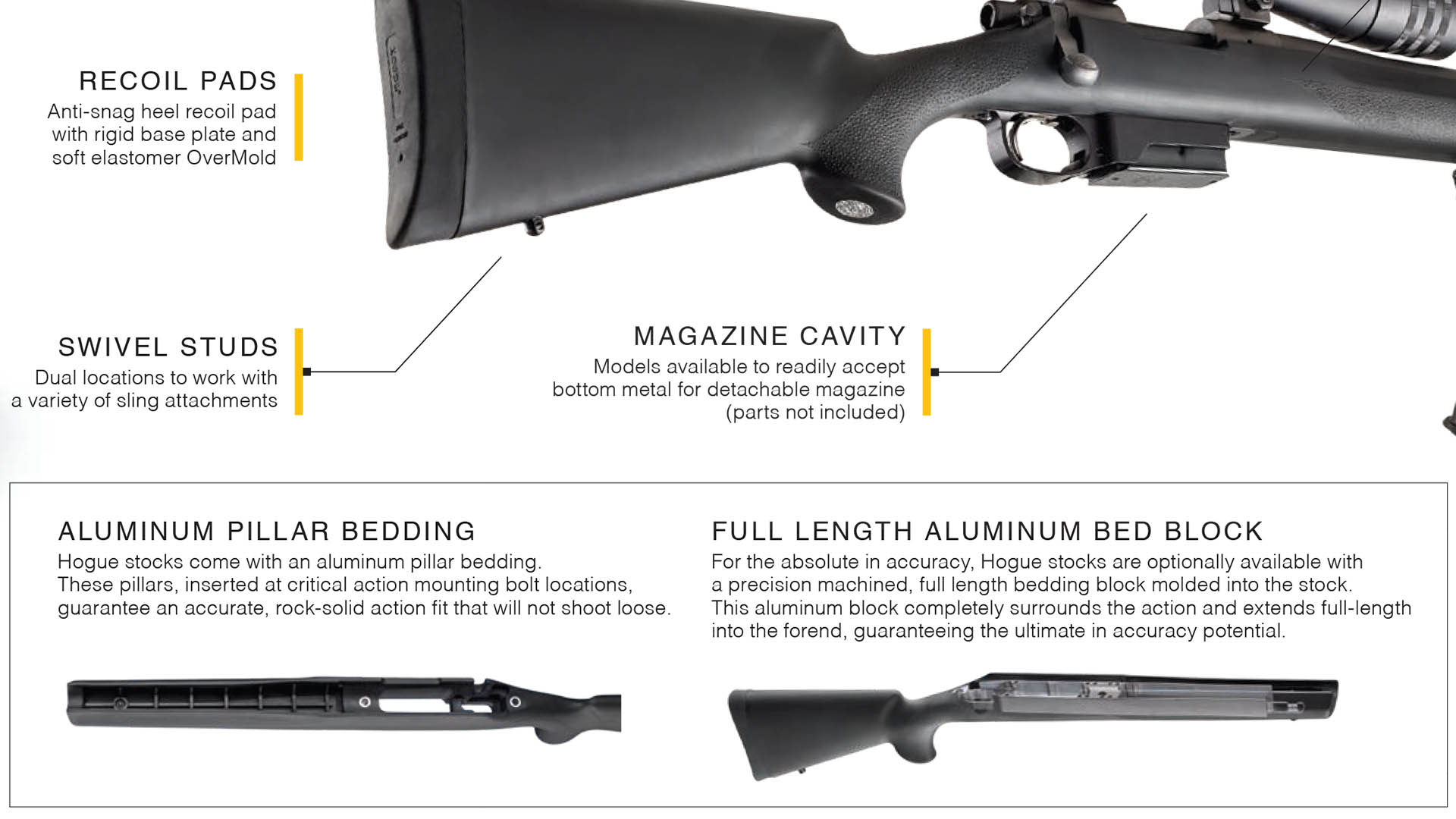

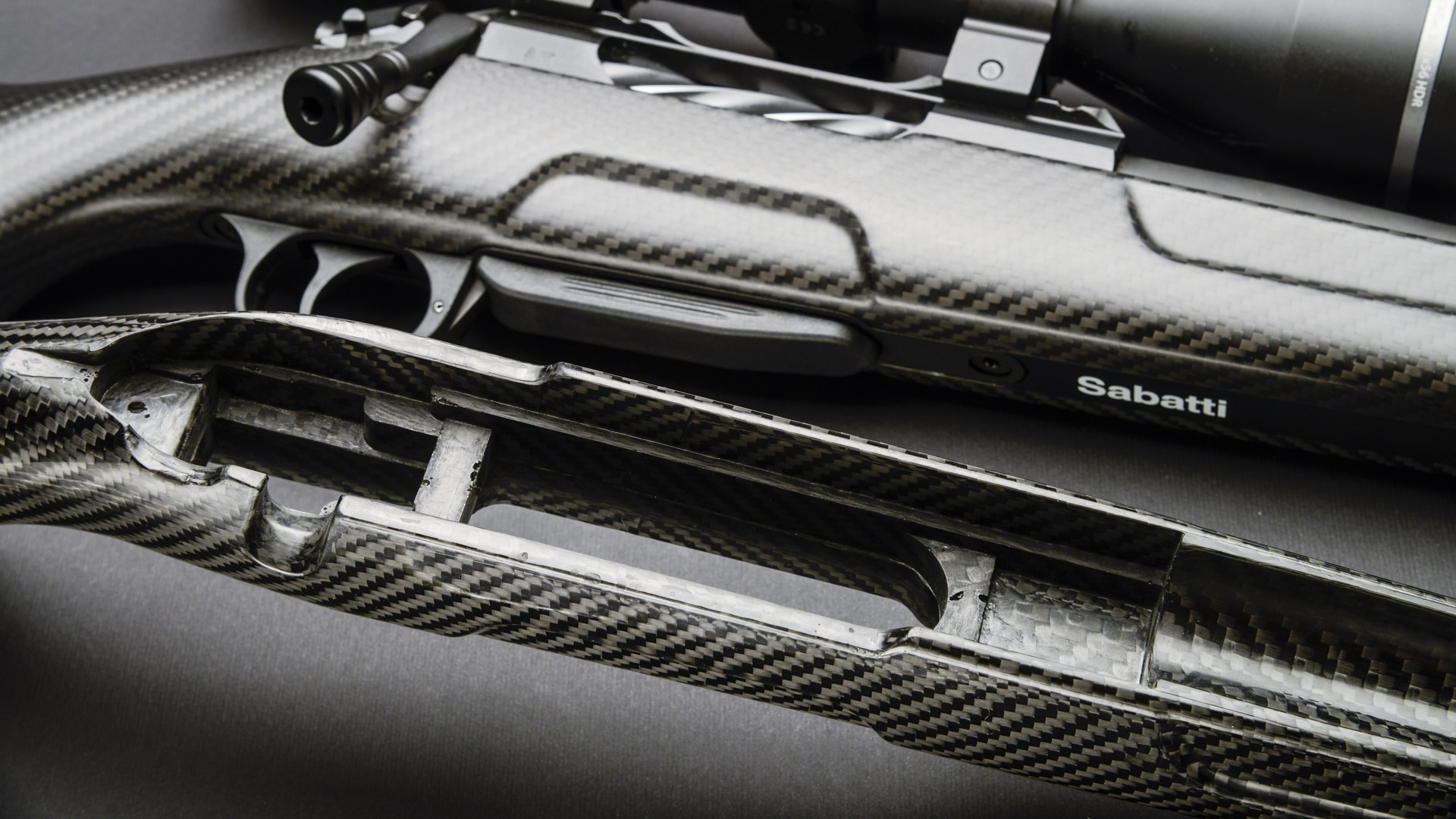

Il pillar bedding affronta un problema differente. In corrispondenza delle viti che uniscono azione e calcio vengono inseriti nella calciatura degli elementi tubolari rigidi, generalmente metallici. Le viti di serraggio attraversano questi elementi per raggiungere le rispettive filettature nell'azione. I pillar non fanno parte dell'azione. Sono installati nella calciatura e costituiscono una struttura incomprimibile tra le superfici interessate dal serraggio.

La funzione del pillar emerge nel momento in cui la vite viene stretta. Senza un elemento rigido, parte del carico di serraggio viene sopportato dal materiale della calciatura, facendo variare nel tempo il precarico delle viti e la posizione relativa dei componenti. Il pillar crea una distanza strutturalmente stabile tra azione e superficie di serraggio. La coppia applicata alla vite può così generare un precarico più ripetibile senza deformare progressivamente il materiale circostante.

Glass bedding e pillar bedding non sono due soluzioni concorrenti perché intervengono su aspetti differenti dello stesso problema. Il primo migliora principalmente la geometria delle superfici di contatto; il secondo rende più stabile il sistema di serraggio. È quindi possibile - e nelle realizzazioni di precisione è stato a lungo molto comune - utilizzarli congiuntamente. I pillar costituiscono riferimenti rigidi intorno alle viti, mentre la resina realizza un'impronta precisa dell'azione e del recoil lug. Si ottiene così il pillar + glass bedding, soluzione particolarmente adatta alle calciature in legno o composito nelle quali si desidera conservare una struttura tradizionale ottenendo al tempo stesso un accoppiamento controllato. Come referenza per questa tipologia di armi da caccia si possono indicare, senza pretesa di esaustività, Browning X-Bolt e X-Bolt 2.

La coppia di serraggio conta

Il bedding permette anche di comprendere perché sulle carabine di precisione venga prestata attenzione alla coppia di serraggio delle viti di serraggio. Una vite non serve semplicemente a "tenere insieme" due componenti: serrandola si genera un precarico. Modificando la coppia applicata cambia quindi la forza con cui l'azione viene vincolata alla calciatura. Per questa ragione, dopo aver smontato l'azione, è buona pratica rimontarla rispettando la coppia prescritta dal costruttore. L'impiego di una chiave dinamometrica consente di riprodurre con precisione le condizioni ideale; il valore corretto non è universale: dipende dal progetto, dai materiali e dal sistema di bedding.

Bedding block: il metallo entra nella calciatura

Con l'evoluzione delle calciature sintetiche e delle lavorazioni CNC è diventato possibile affrontare il problema alla radice: anziché correggere mediante resina l'interfaccia tra azione e calcio, si può incorporare nella calciatura una struttura metallica dimensionalmente stabile. È il principio del bedding block, spesso realizzato in lega di alluminio. Il blocco costituisce la zona strutturale sulla quale viene installata l'azione e distribuisce le forze su una superficie maggiore rispetto ai soli pillar. Può estendersi per tutta la zona dell'azione e comprendere anche l'appoggio del recoil lug.

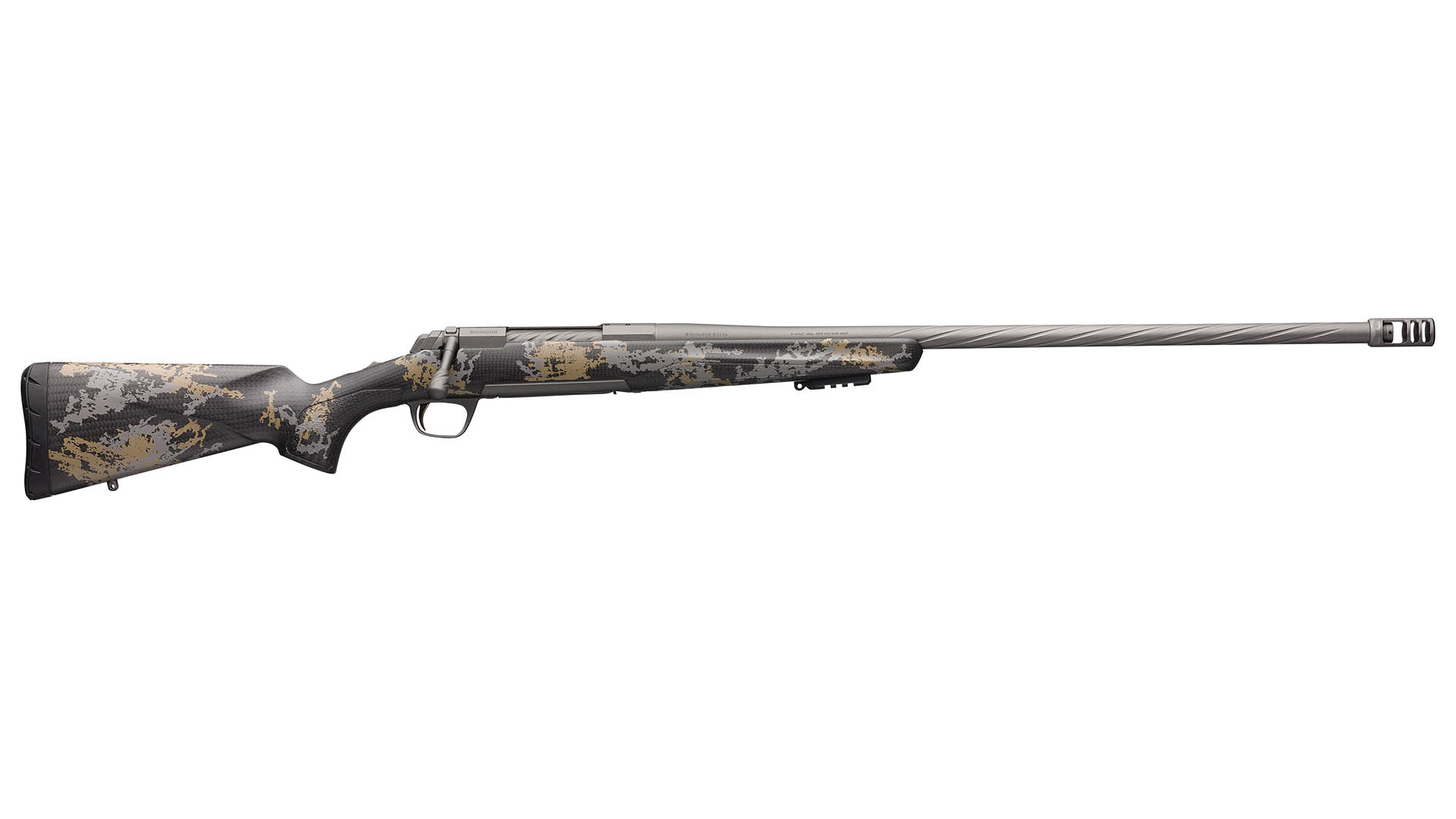

Non siamo più, in senso stretto, di fronte a una tecnica di bedding analoga al glass bedding: è la stessa architettura della calciatura a essere progettata per fornire un'interfaccia rigida. A titolo esemplificativo si possono menzionare, tra le tante, le carabine Browning X-Bolt 2 Mountain Pro, la Mossberg Patriot LR Hunter.

Il mini chassis

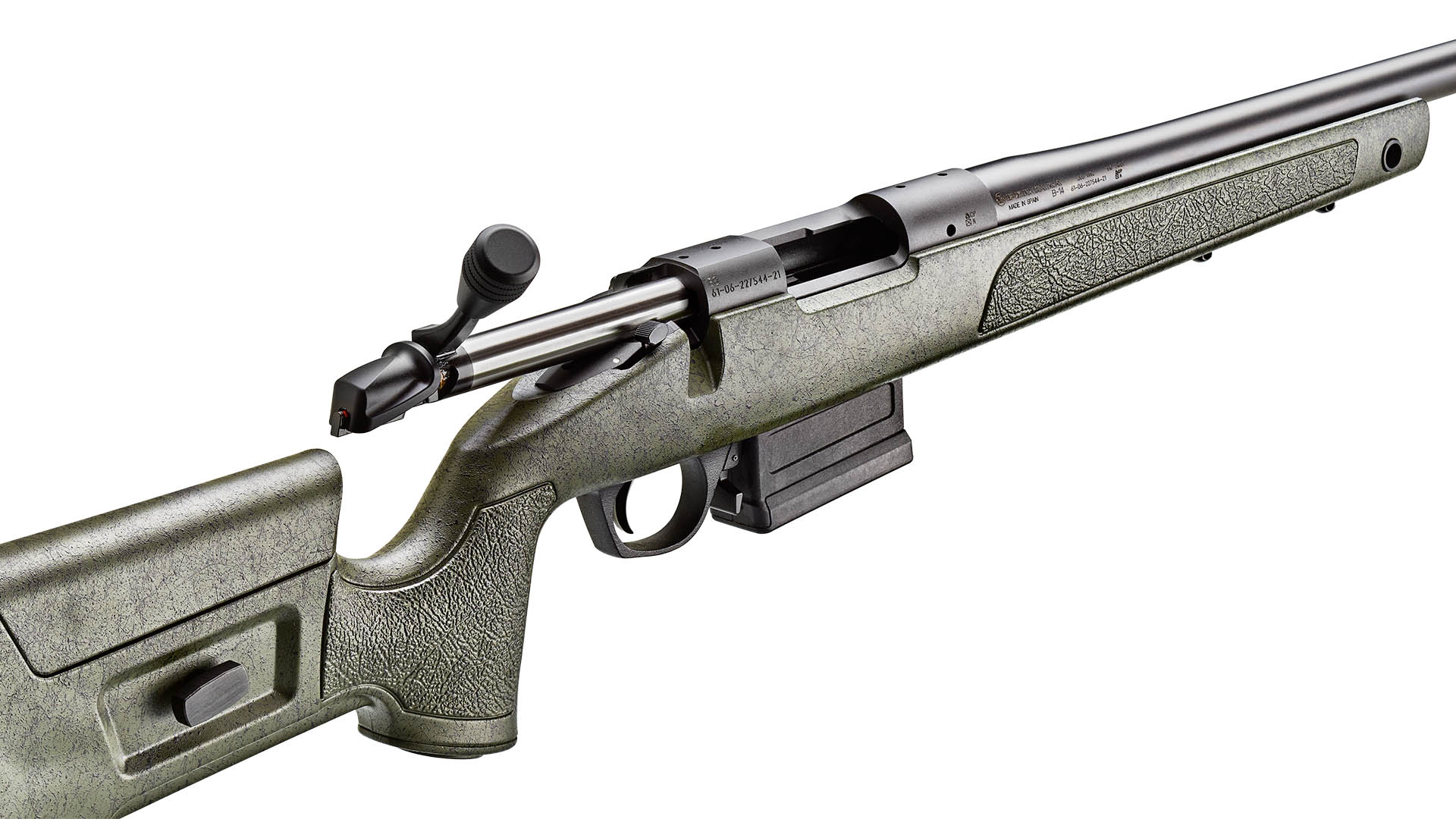

Un'ulteriore evoluzione è rappresentata dal mini chassis. Anche in questo caso una struttura, generalmente in alluminio, viene integrata nel calcio. Rispetto a due semplici pillar, però, costituisce un elemento unitario sul quale l'azione trova i propri riferimenti e può integrare il recoil lug, i punti di serraggio e, a seconda del progetto, anche l'interfaccia con il caricatore.

Il vantaggio è particolarmente interessante nella produzione industriale: un componente lavorato CNC può garantire geometrie molto ripetibili senza richiedere il bedding di ogni singola azione. È quindi più corretto considerare il mini chassis un'alternativa strutturale al bedding tradizionale, piuttosto che una sua ulteriore tipologia. Ciò non significa che un'azione montata su bedding block o mini chassis non possa essere ulteriormente resinata. Alcune realizzazioni custom combinano infatti le due tecniche quando si vuole ottenere un adattamento specifico tra una determinata azione e la sua sede. Un esempio classico di questa tipologia è la carabina Bergara B-14 HMR.

Il confine tra bedding block e mini chassis non è sempre netto perché i produttori tendono utilizzare con una certa libertà i due termini. Nel primo prevale la funzione di creare una sede rigida e stabile per l'azione; nel secondo la struttura metallica assume un ruolo più esteso, diventando un vero e proprio telaio interno della calciatura.

Quando il calcio diventa chassis

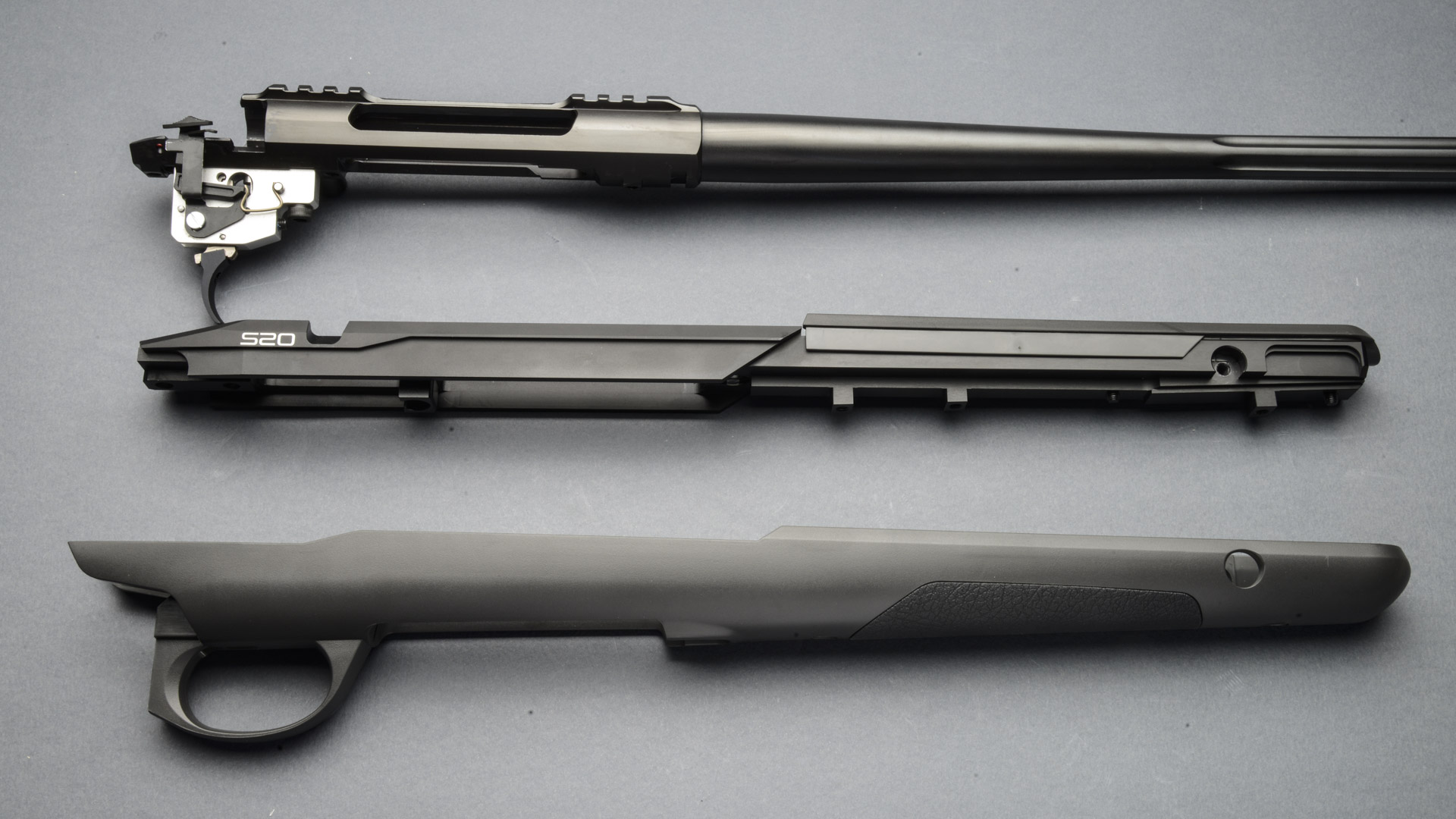

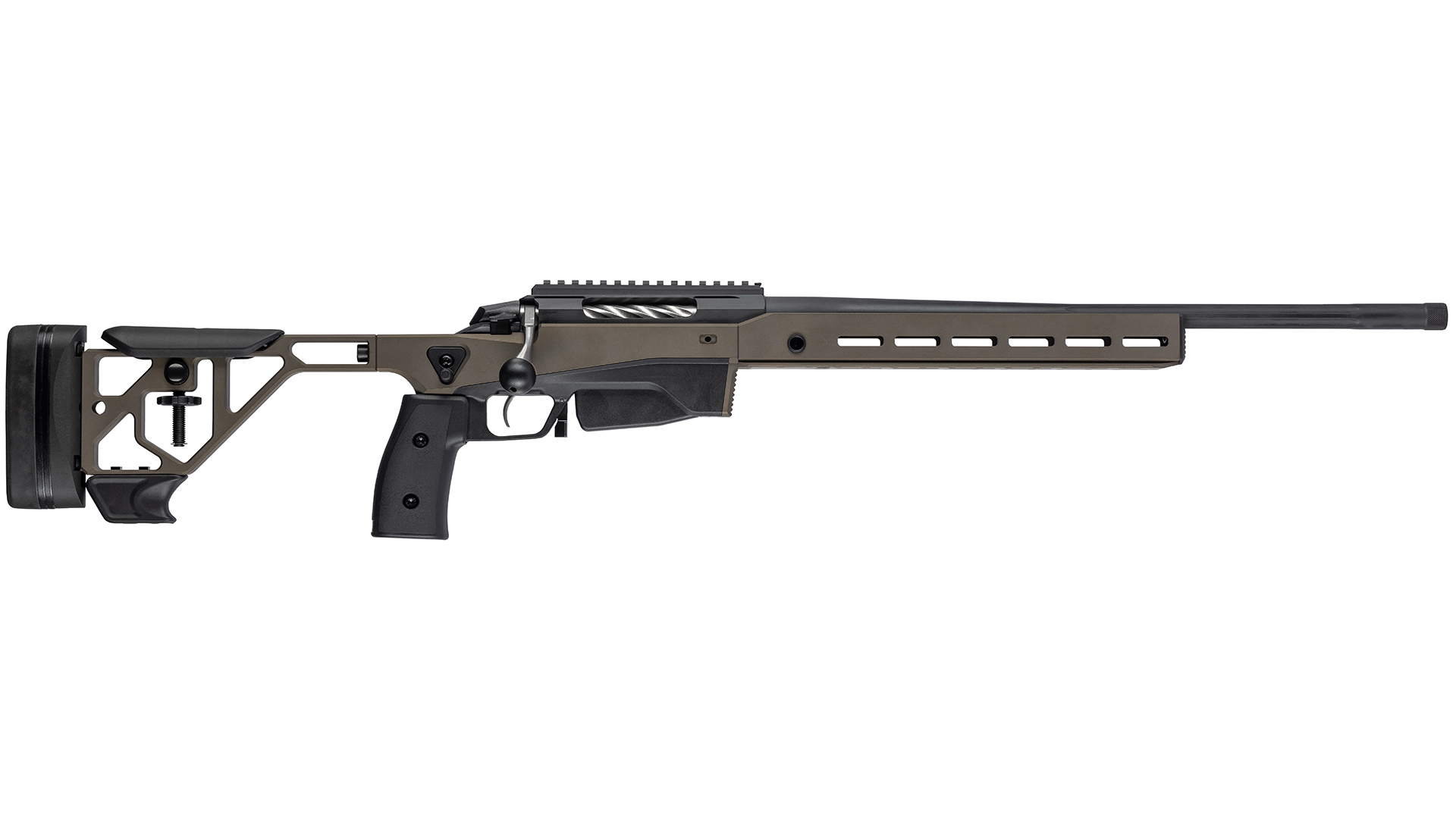

Il passaggio successivo porta al full chassis, sviluppatosi soprattutto nelle carabine tattiche, PRS e da tiro a lunga distanza. Qui la distinzione tradizionale tra "calcio" e struttura di bedding perde gran parte del proprio significato. L'azione viene montata direttamente su una struttura portante rigida - generalmente in alluminio - alla quale sono collegati astina, impugnatura, poggiaguancia e calciolo.

Lo chassis offre elevata rigidità, grande ripetibilità e soprattutto modularità. La posizione del tiratore può essere adattata intervenendo sulla lunghezza del calcio, sull'altezza del poggiaguancia e su numerosi altri parametri. Per contro aumentano generalmente peso e ingombro, caratteristiche non desiderabili in una carabina destinata alla caccia vagante. L'estetica, inoltre, può discostarsi da quella di una carabina tradizionale da caccia. Il sistema migliore deve quindi essere valutato in funzione della destinazione d'uso, non soltanto della sua sofisticazione tecnica. Esempi commerciali contemporanei sono la Sako S20 (full-chassis) e la Tikka T3x Ace game (chassis esposto).

Non esiste un bedding migliore in assoluto

Glass bedding, pillar bedding, bedding block e chassis non rappresentano semplicemente livelli successivi di una scala qualitativa. Un'azione montata con grande precisione in una moderna calciatura può funzionare perfettamente senza alcuna resinatura; una carabina tradizionale con calcio in legno può beneficiare enormemente della combinazione tra pillar e glass bedding; un mini chassis può rappresentare una soluzione industrialmente molto efficace per ottenere un'interfaccia rigida e ripetibile; un full chassis può essere ideale per il tiro di precisione ma inutilmente pesante per una carabina da montagna.

E il bedding, da solo, non rende precisa una carabina. Non può compensare una canna mediocre, una camera non concentrica, una corona difettosa o una munizione inadatta. La sua funzione è più sottile e, proprio per questo, importante: ridurre una delle variabili del sistema.

Una carabina precisa deve comportarsi nel modo più simile possibile a ogni sparo. Fare in modo che l'azione occupi sempre la stessa posizione, sia sostenuta correttamente e venga serrata senza introdurre tensioni indesiderate significa creare condizioni meccaniche più ripetibili. Dalla tradizionale interfaccia di resina ai moderni chassis lavorati CNC, è questo il principio che accomuna soluzioni costruttive apparentemente molto diverse. Il bedding, in definitiva, non crea la precisione. Crea le condizioni perché la precisione della carabina possa esprimersi con maggiore costanza.
